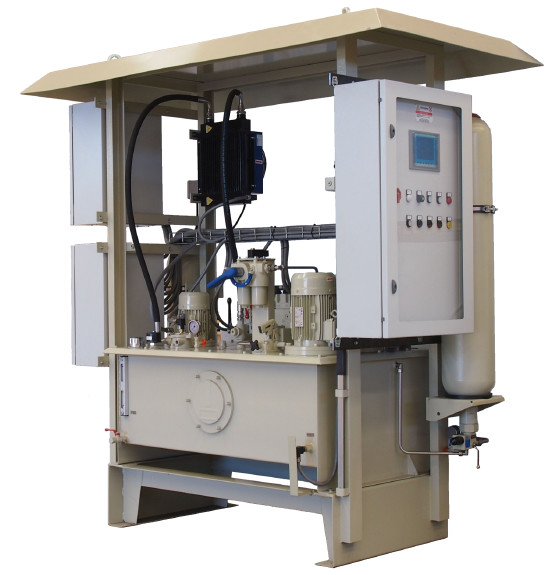

검사 문으로 갖춰지는 전기 유압 통제 시스템/수력 단위

 통제 시스템



수력 단위는 회로에서 존재하는 기름의 가득 차있는 양을 모을 수 있습니다 옥외 서비스를 적당한 강철 탱크로 제공됩니다. 탱크는 검사 문, 여과기, 2개의 수평 스위치, 1개 온도 스위치, 1개의 시각적인 높이 지시계를 가진 브리더로 갖춰집니다.

2개 주요 모터 펌프 그룹은 P1와 P2의 전동기와 맞은 탱크에 각자, 제공됩니다; 조정 진지변환 펌프는 200 막대기의 압력으로 필수 흐름율을 전달할 수 있습니다.

조정 진지변환 펌프 P3, 막는 발견자 (DPS3)를 가진 여과기 및 내부 보온장치에 의해 조종된 팬을 가진 교환기 (r)에 의해 구성된 거르고는/조절 그룹은 선내에 제공됩니다.

주요 펌프의 기능은:

n° 1 활동적인 펌프, 닫히는/개방 장소에 있는 또는 지속적인 통제의 밑에 모든 통제 벨브를 유지하기 위하여.

펌프 일반적인 납품 다기관에 거치되는 저압 스위치에서 경보 신호에 활성화될 n° 1 대기 펌프

펌프 흐름율은 누산기 내정간섭 포함 없이 콘트롤 모드에서 지키게 충분합니다 요구된 각 벨브를 위한 최대 치기 시간을.

4개의 압력 스위치는 모터 펌프 그룹의 일반적인 납품 다기관에 다음과 같이, 설치됩니다:

PS1는 공급합니다 “낮은 유압 신호”를

PS2는 “최소한도 유압 신호”를 공급합니다 (임무에서 i.e 식물).

PS3는 활동적인 펌프를 멈춥니다

PS4는 활동적인 펌프를 가동합니다





끊임없이 납품 다기관에 삽입된 1개의 누산기 A1는, 수력 단위에, 모터/펌프 그룹에서 다른 것에 문제가 생기지 않는 변경을 수여하기 위하여 설치됩니다.

일류 밸브 VS3는 1 차적인 회로에 있는 유압을 통제합니다.

2개는 최대 압력 안전 밸브 VS1를 밀봉하고 VS2는 펌프 납품에 거치됩니다.

전기 막는 발견자 DPS1-DPS2로 제공된 두 배 여과기 F는 내연 기관 출구에 설치됩니다.

수력 단위는 2개의 끝 상자로 제공됩니다: 처음 것은 계기 케이블, 전동기를 위해 두번째 것을 위해 예정됩니다.

1개의 누산기 (20 리터)는 연결한 벨브의 통제 그리고 빠른 활동을 위한 펌프를 원조합니다.

비상 행동을 위한 솔레노이드 벨브 및 콘트롤 모드를 위한 비례적인 벨브는 액압 실린더에 설치됩니다.





선택권:

난방 장치

누산기 (10 리터)

PED 증명서를 가진 누산기를 위한 압력 안전 밸브

수동식 펌프

첫번째 채우는 기름

누산기를 위한 위탁 그리고 테스트 단위

HPU 관리 (솔레노이드 전력 공급 없음)를 위한 PLC를 가진 내각

붙박이 솔레노이드 및 비례적인 벨브를 가진 Servocylinders.
